Расширитель продувки РП — ключевое оборудование для повышения энергоэффективности и обеспечения безопасной эксплуатации котельных установок. Он устраняет проблему бесполезных тепловых и водных потерь, выполняя сепарацию пароводяной смеси, получаемой при продувке котлов, с последующим возвратом тепла в цикл. ООО «УЗСК» (Уральский завод стальных конструкций) проектирует и производит надежные расширители продувки всех типов для промышленных предприятий Миасса и всей России.
Что представляет собой расширитель продувки и каков его принцип работы?
Основное назначение расширителя продувки — прием и разделение пароводяной смеси, образующейся в процессе непрерывной или периодической продувки барабанов паровых котлов, дренажа паропроводов и сброса конденсата. В результате сепарации образуется сухой пар вторичного вскипания и горячая вода, которые могут быть направлены обратно в тепловой контур (в деаэратор, теплообменники или питательную линию). Это позволяет достичь следующих целей:
Снизить температуру среды, предназначенной для сброса.
Вернуть в технологический цикл до 90% тепловой энергии, содержащейся в продувочной воде.
Существенно уменьшить потери химически очищенной воды и, как следствие, эксплуатационные расходы на водоподготовку.
Принцип действия основан на использовании центробежных сил. Пароводяная смесь подается тангенциально в цилиндрический корпус аппарата, где создается вращательный поток. Происходит расслоение среды: тяжелая фракция (вода) отбрасывается к стенкам и стекает вниз, а легкая фракция (пар) концентрируется в центральной части и отводится через верхний патрубок.

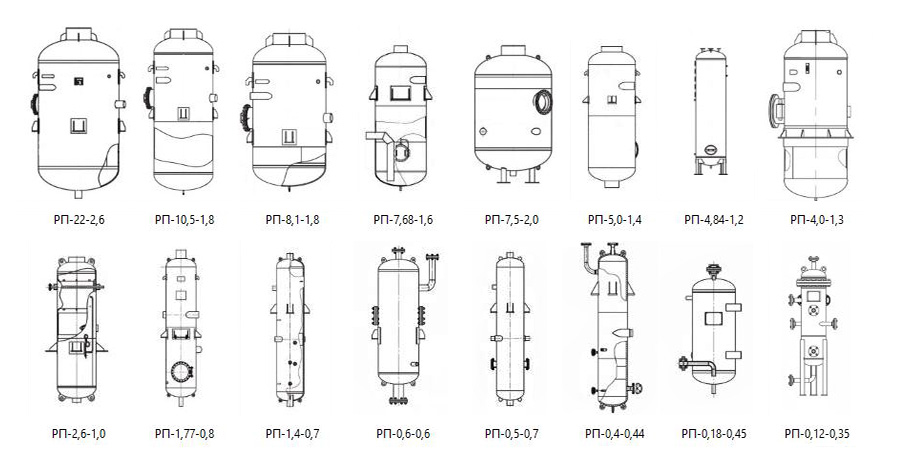

Конструктивные особенности, чертежи расширителей продувки РП и ключевые отличия от сепаратора

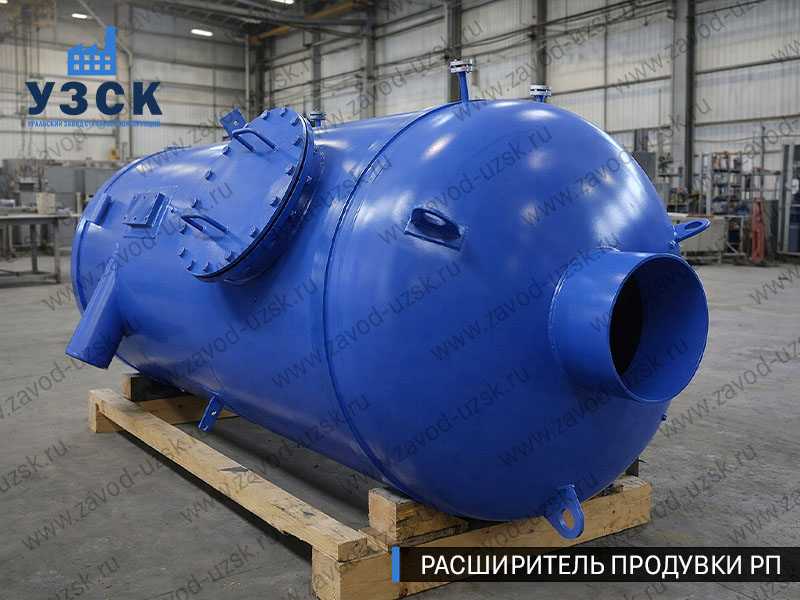

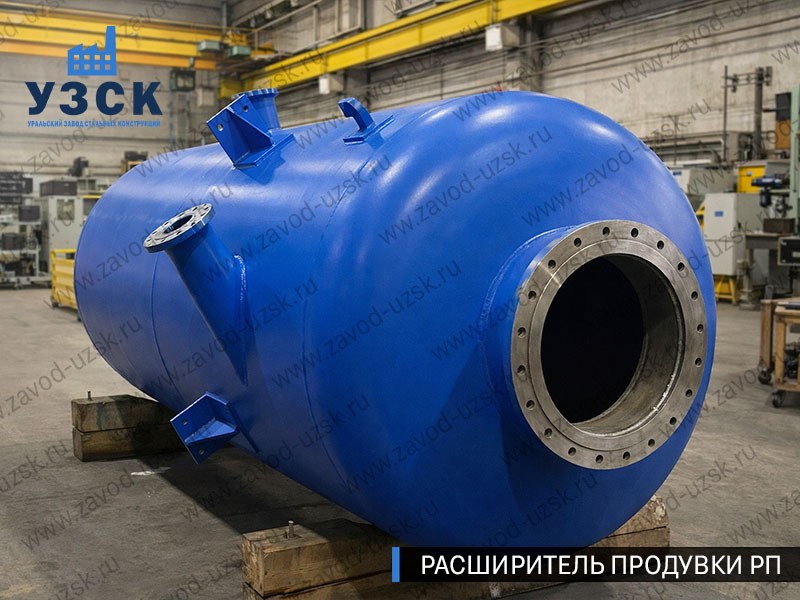

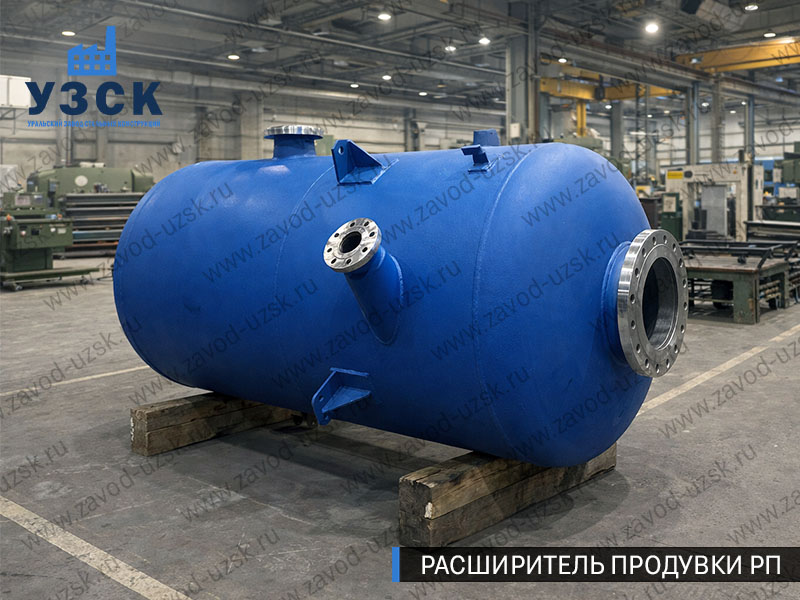

Конструктивно расширитель продувки (РП) — это вертикальный цилиндрический сосуд, изготавливаемый из стальной обечайки с эллиптическими днищами. Стандартная комплектация включает:
Тангенциальный входной патрубок для подачи пароводяной смеси.
Выходной штуцер для отвода сепарированного пара.
Штуцер отвода воды с возможностью подключения регулятора уровня.
Предохранительный клапан, контрольный манометр и водоуказательное стекло.
Опорную юбку для стационарной установки.
Важное отличие от сепаратора продувки заключается в уровне сложности конструкции. В расширителе разделение фаз происходит преимущественно за счет тангенциального ввода и изменения давления (расширения). Сепаратор же, являясь более сложным аппаратом, дополнительно оснащается внутренними устройствами (жалюзийными каплеуловителями) для тонкой осушки пара. Таким образом, расширитель — это эффективное, надежное и более простое в обслуживании решение для задач, где не предъявляется требований к сверхвысокой чистоте пара.
Режимы работы: непрерывная и периодическая продувка
Оборудование, производимое ООО «УЗСК», эффективно функционирует в обоих режимах, что отражено в типологии изделий:
РНП – расширитель непрерывной продувки. Применяется для постоянного отбора небольшого объема котловой воды с целью контроля и поддержания допустимого уровня солей. Обеспечивает стабильную рекуперацию тепла.

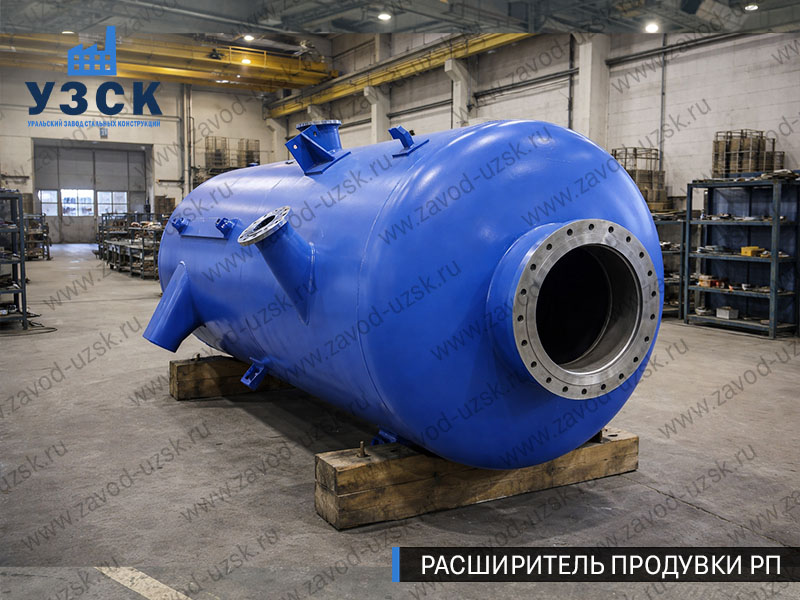

РПП – расширитель периодической продувки. Предназначен для кратковременного интенсивного удаления шлама и отложений из нижних точек котлоагрегата. Рассчитан на работу с залповыми выбросами среды.
РП – расширитель продувки (универсальное обозначение).
Как осуществить правильный выбор расширителя продувки для котельной?
Подбор типоразмера является инженерной задачей. Ключевыми параметрами для выбора являются:
Производительность котельной (т/ч пара), определяющая объем и интенсивность продувочных мероприятий.
Рабочее давление в котле (МПа), влияющее на параметры среды в самом расширителе.
Тип продувки (непрерывная или периодическая).
Материал исполнения корпуса. Стандартно используется углеродистая сталь Ст3сп5 или низколегированная сталь 09Г2С для работ в условиях низких температур. Для эксплуатации в агрессивных средах ООО «УЗСК» предлагает изготовление аппаратов из нержавеющих сталей, таких как 12Х18Н10Т.
Маркировка изделия интуитивно понятна: РП-ХХ-ХХ. Например, РП-7,5-2,0 расшифровывается как: Расширитель Продувки с полезным объемом 7,5 м³ и диаметром корпуса 2,0 метра.
Преимущества расширителей продувки от производителя ООО «УЗСК»
Экономическая эффективность: Возврат тепла и конденсата позволяет снизить эксплуатационные затраты котельной на 5-15%.
Надежность и соответствие стандартам: Все аппараты изготавливаются в строгом соответствии с ТУ 3610-010-44643101-2020 и нормами ПБ 03-576-03 (Правила устройства и безопасной эксплуатации сосудов, работающих под давлением).
Продолжительный срок службы: Расчетный эксплуатационный ресурс оборудования составляет 20 лет при соблюдении регламента технического обслуживания.
Гарантия.
Гибкость производства: Мы изготавливаем как стандартные модели, так и оборудование по индивидуальным чертежам, учитывающим специфику вашего технологического процесса.
Полный цикл услуг: От инженерных изысканий и проектирования до изготовления, проведения шеф-монтажных и пусконаладочных работ.
Технические характеристики стандартных моделей
В таблице приведены основные параметры типовых моделей, покрывающие потребности котельных установок широкого диапазона мощности — от небольших промышленных объектов до крупных энергетических предприятий.
| Обозначение модели | Полезный объем, м³ | Рабочее давление, МПа | Рабочая температура, °C | Диаметр корпуса, мм | Масса, кг |
|---|---|---|---|---|---|

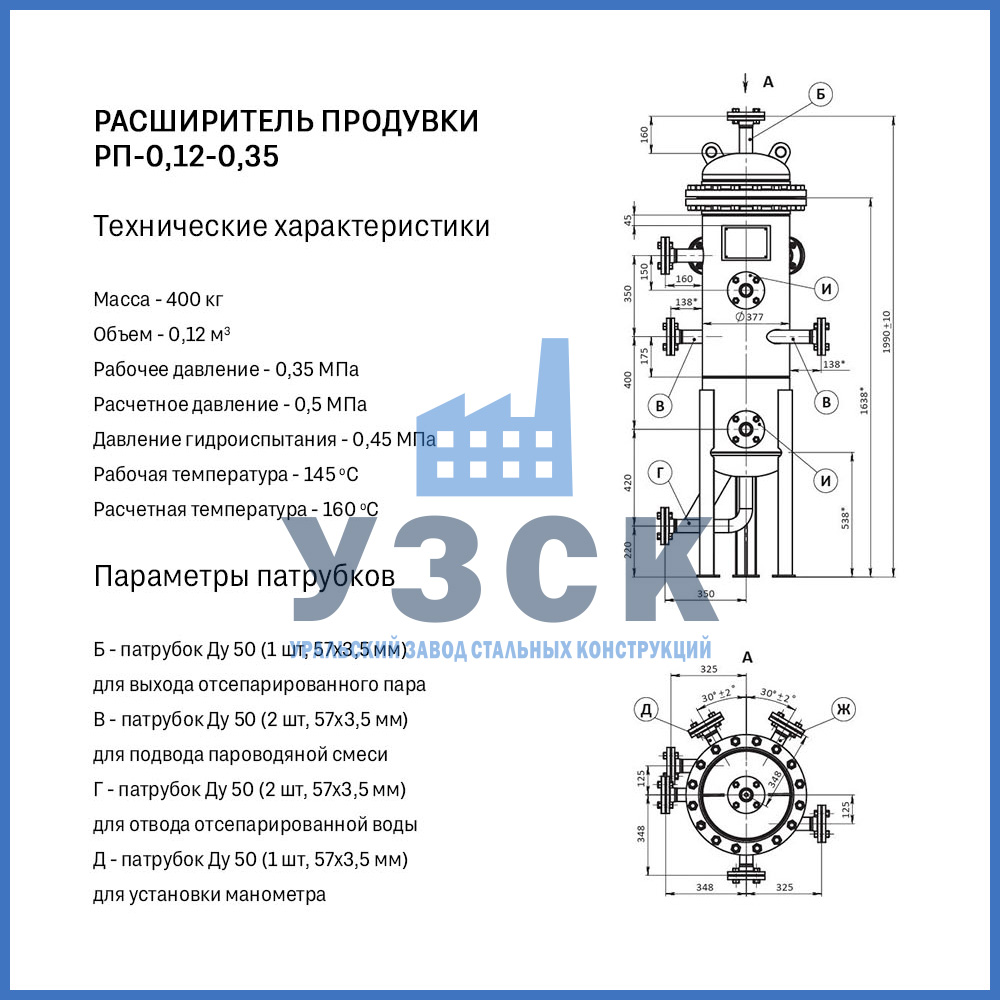

| РП-0,12-0,35 | 0.12 | 0.35 | 148 | 350 | 400 |

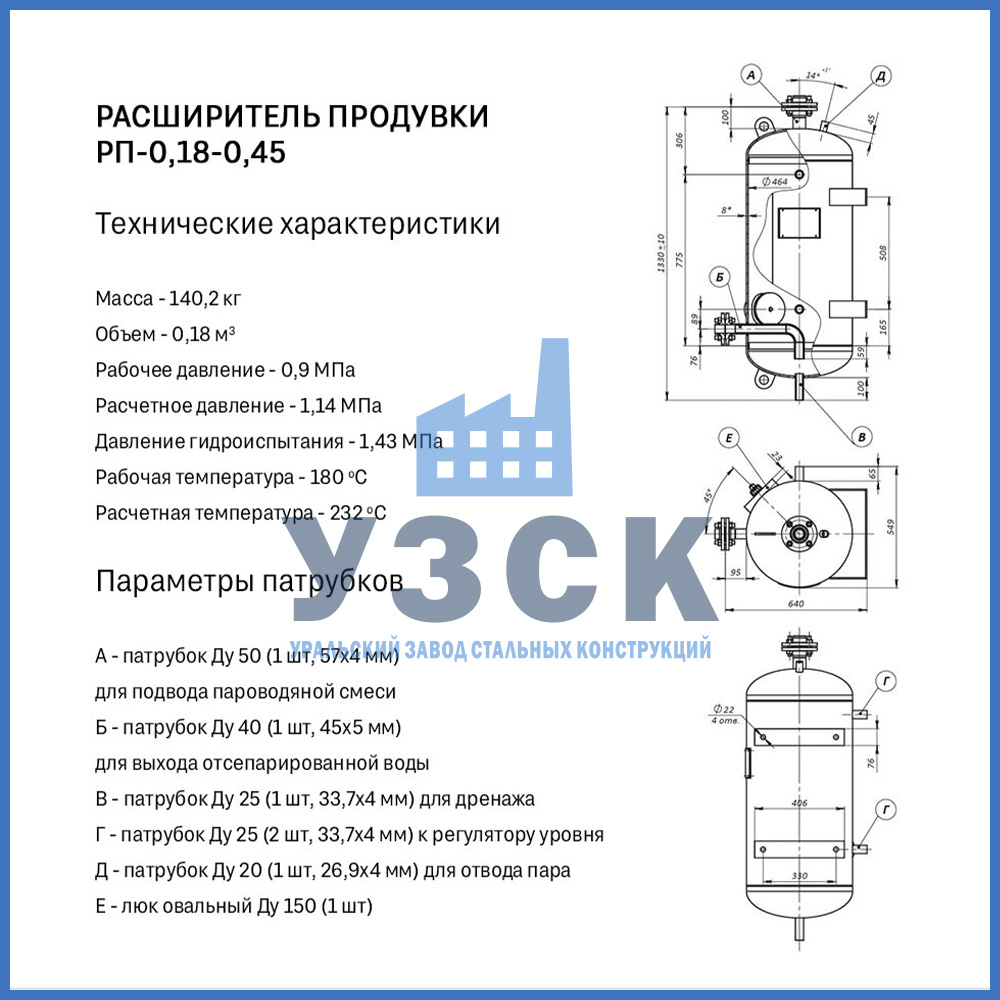

| РП-0,18-0,45 | 0.18 | 0.9 | 180 | 450 | 440.2 |

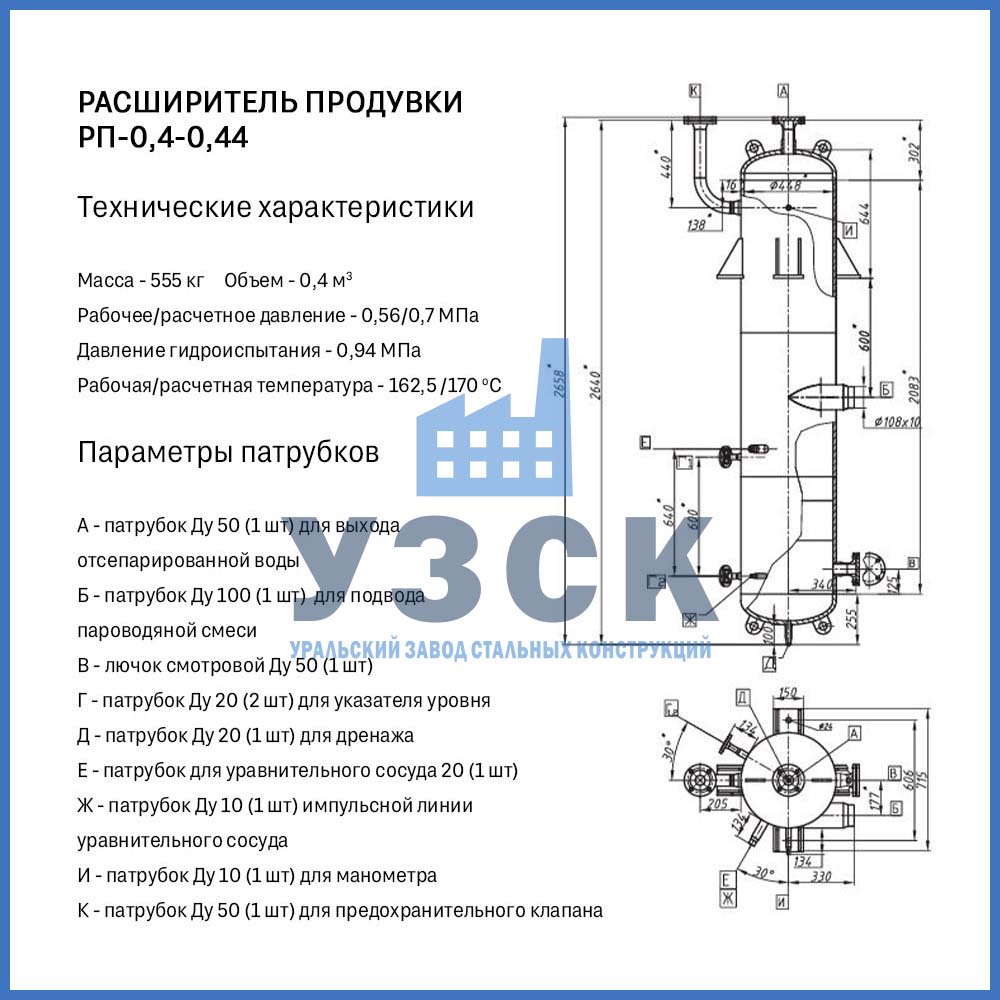

| РП-0,4-0,44 | 0.4 | 0.56 | 162.5 | 450 | 555 |

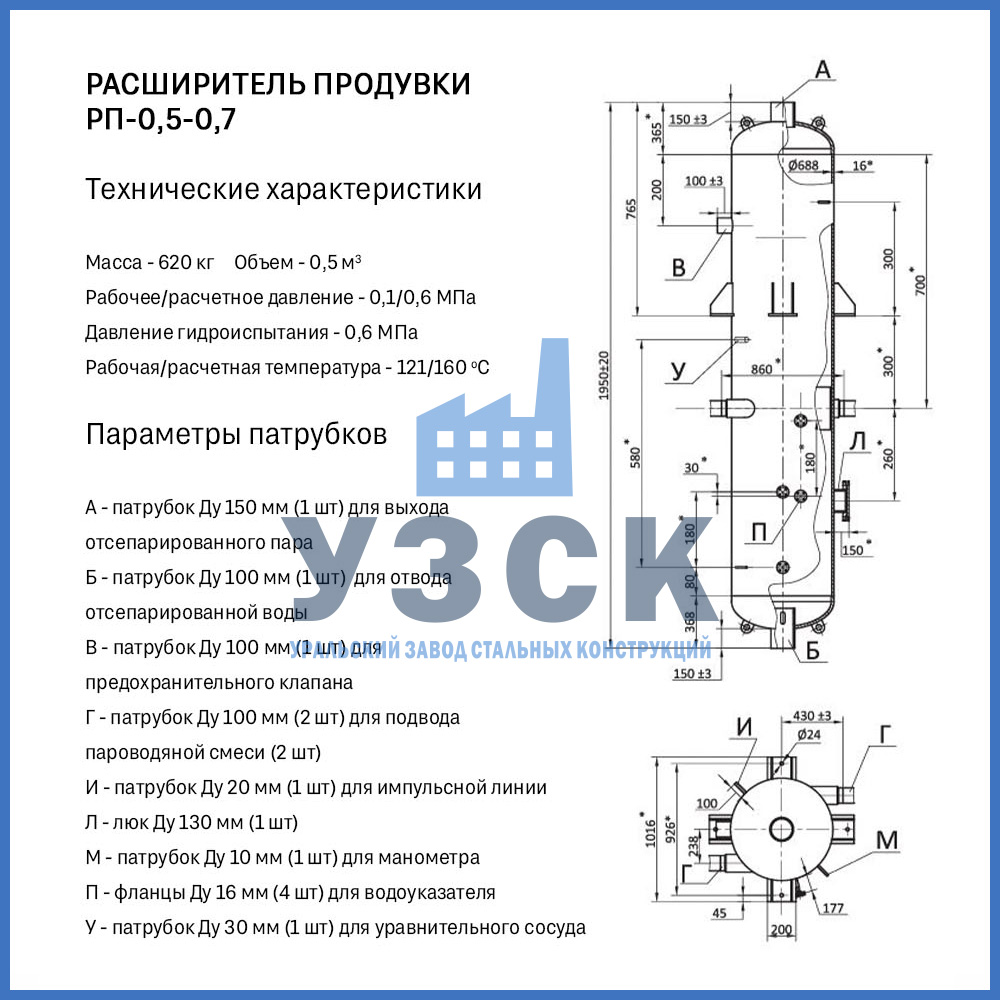

| РП-0,5-0,7 | 0.5 | 0.1 | 121 | 700 | 620 |

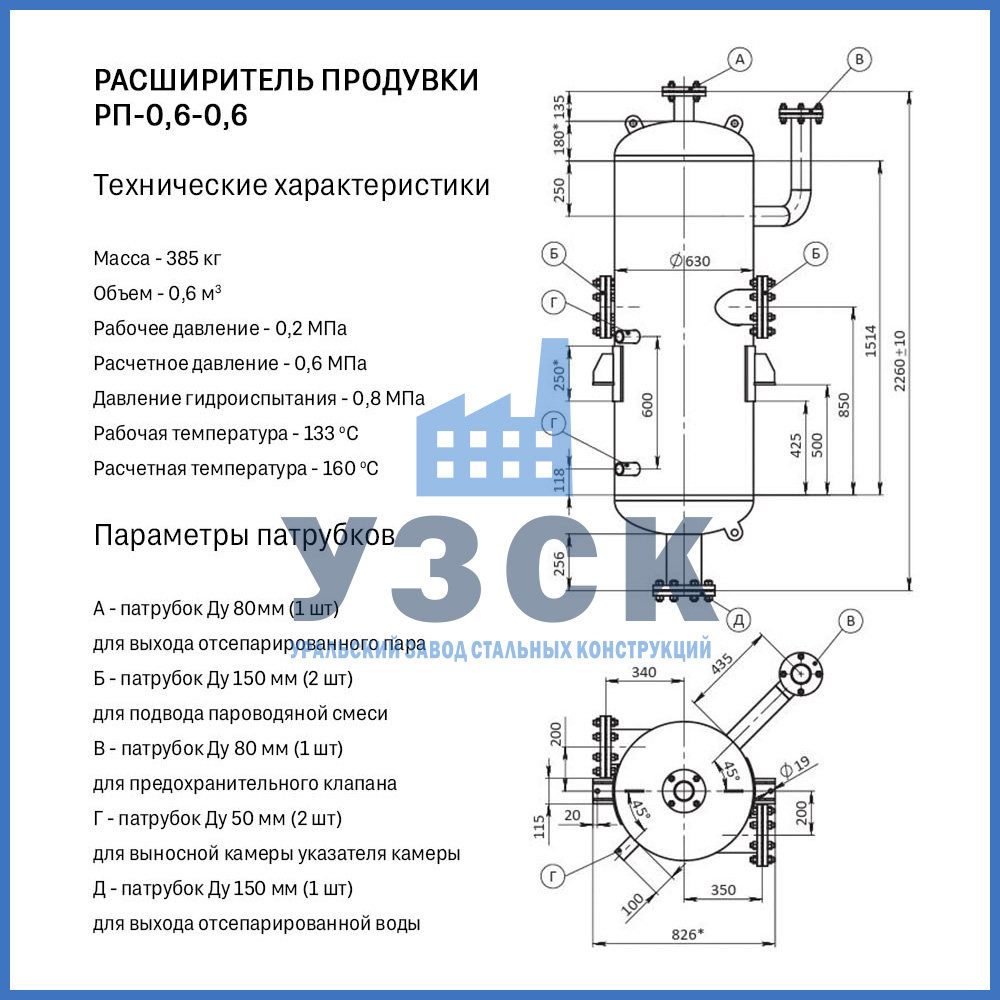

| РП-0,6-0,6 | 0.6 | 0.2 | 133 | 600 | 385 |

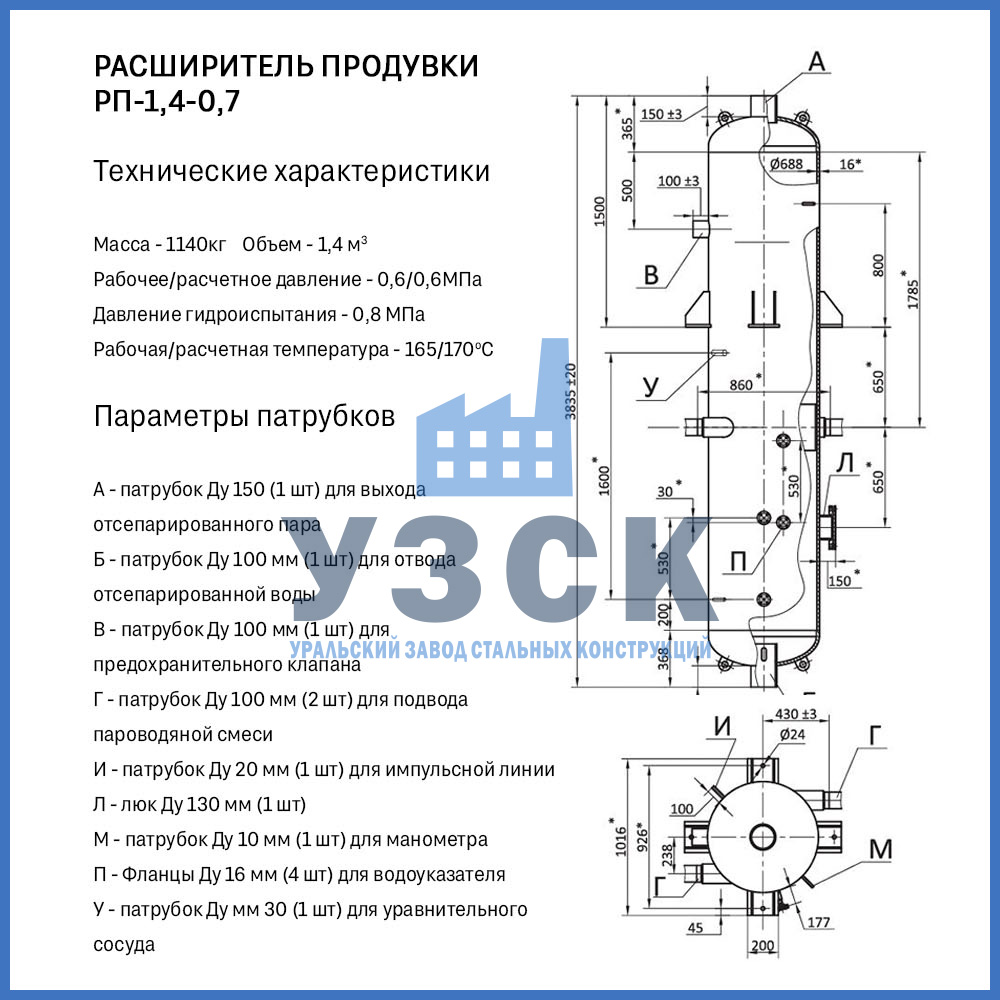

| РП-1,4-0,7 | 1.4 | 0.6 | 165 | 700 | 1140 |

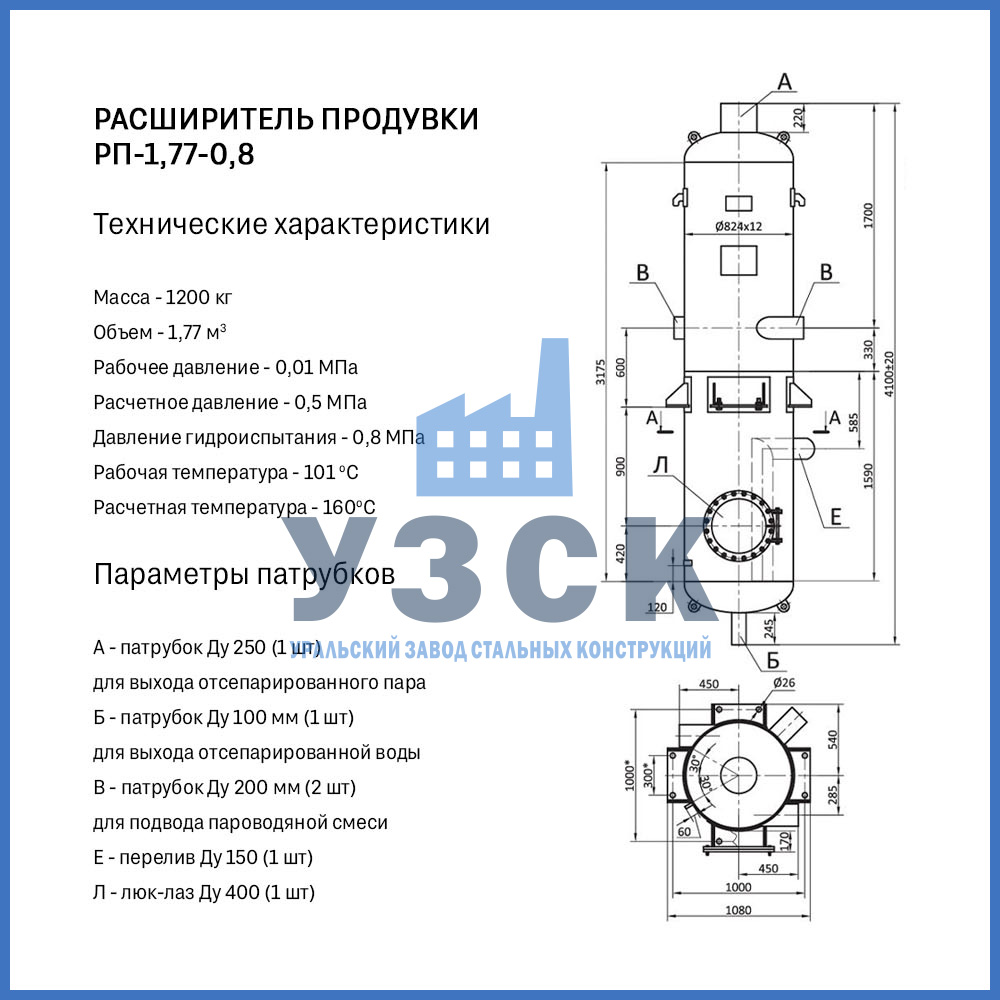

| РП-1,77-0,8 | 1.77 | 0.005 | 101 | 800 | 1200 |
| РП-2,6-1,0 | 2.6 | 0.01 | 102.3 | 1000 | 1650 |
| РП-4,0-1,3 | 4.0 | 0.12 | 123 | 1300 | 3410 |

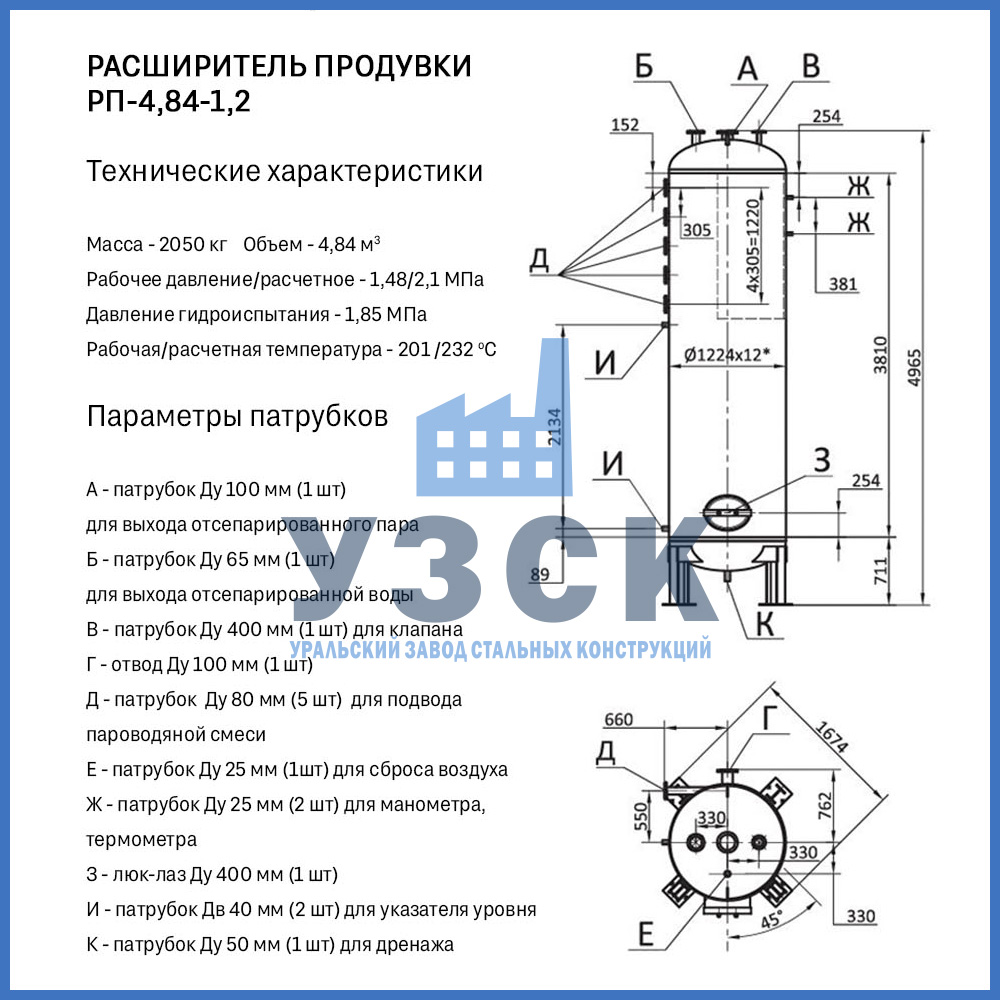

| РП-4,84-1,2 | 4.84 | 1.48 | 201 | 1200 | 2050 |

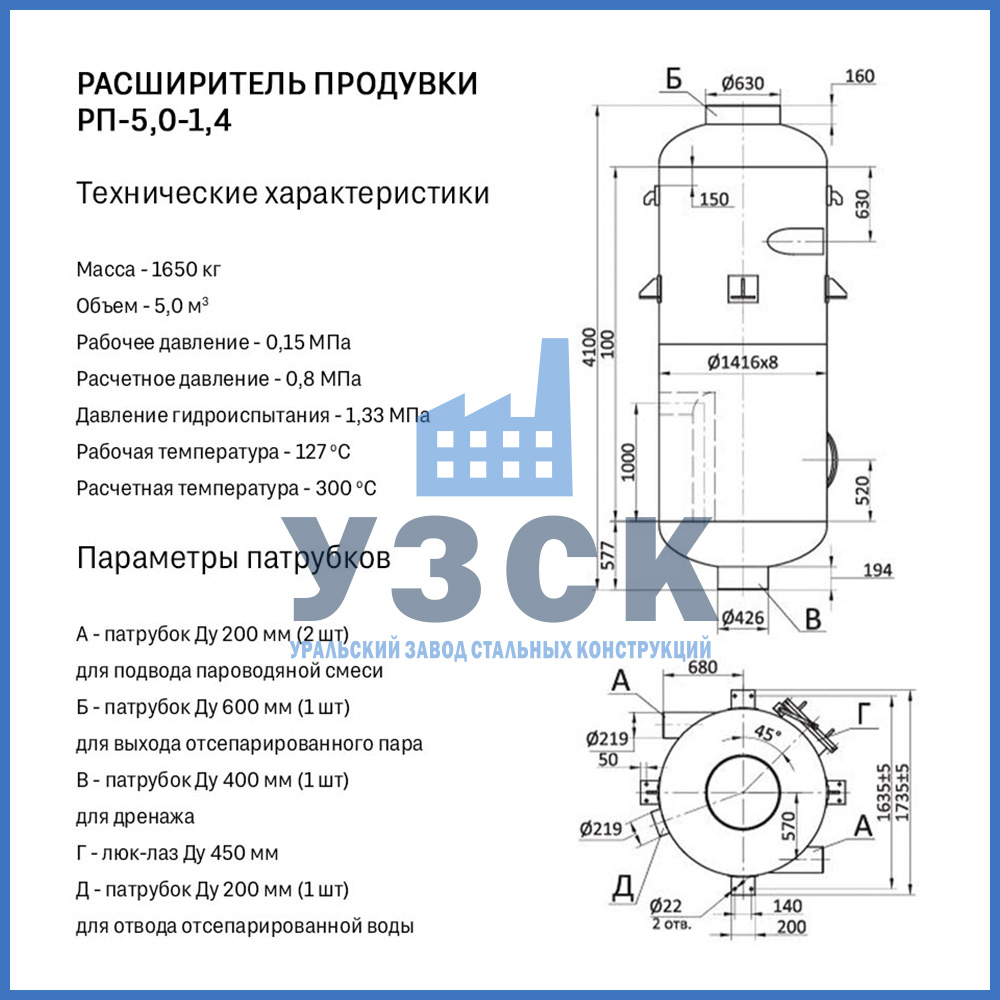

| РП-5,0-1,4 | 5.0 | 0.15 | 127 | 1400 | 1650 |

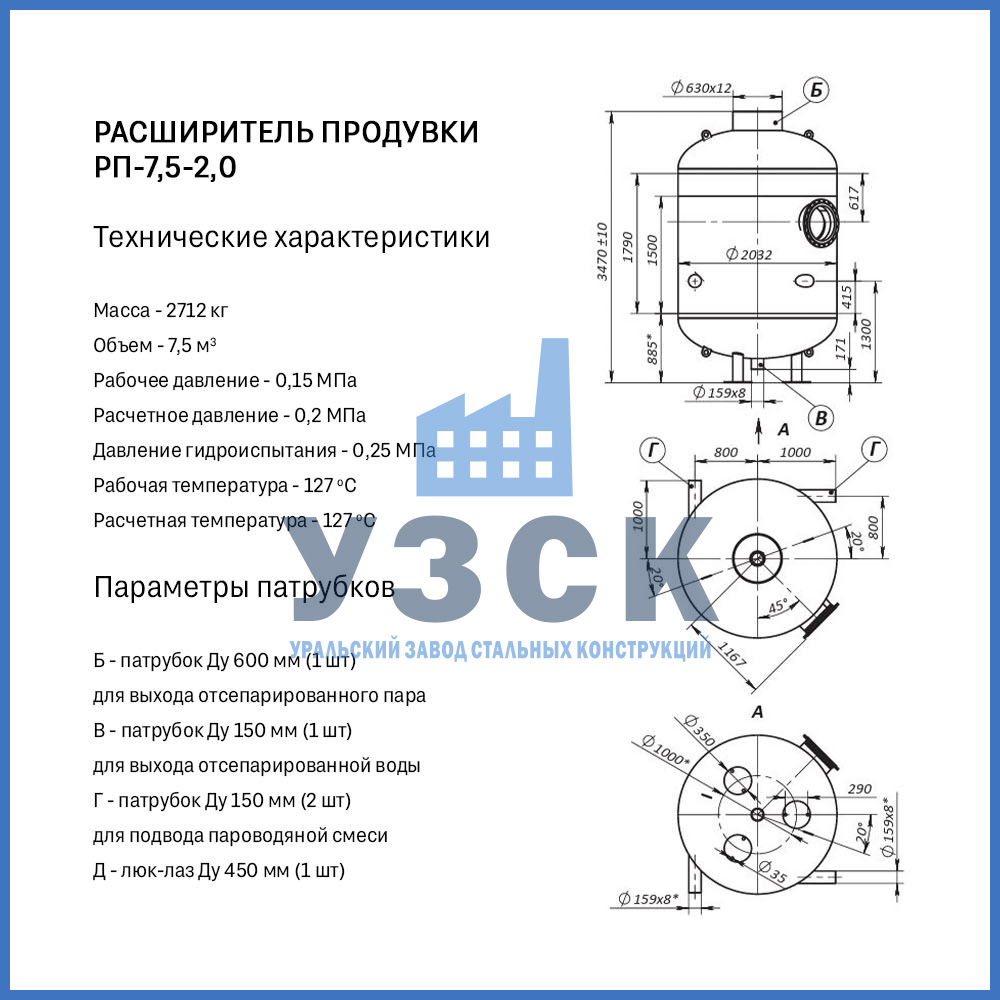

| РП-7,5-2,0 (аналог Р-2000) | 7.5 | 0.15 | 127 | 2000 | 2712 |

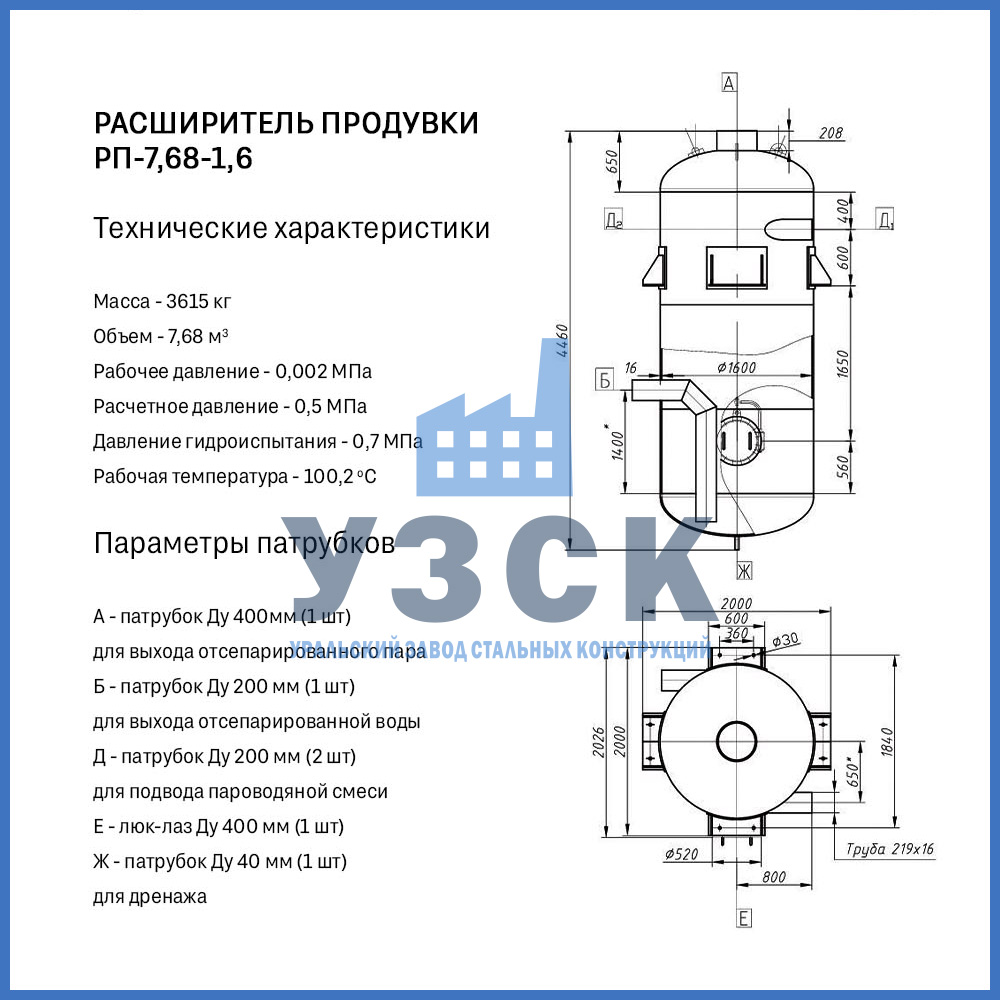

| РП-7,68-1,6 | 7.68 | 0.02 | 100.2 | 1600 | 3615 |

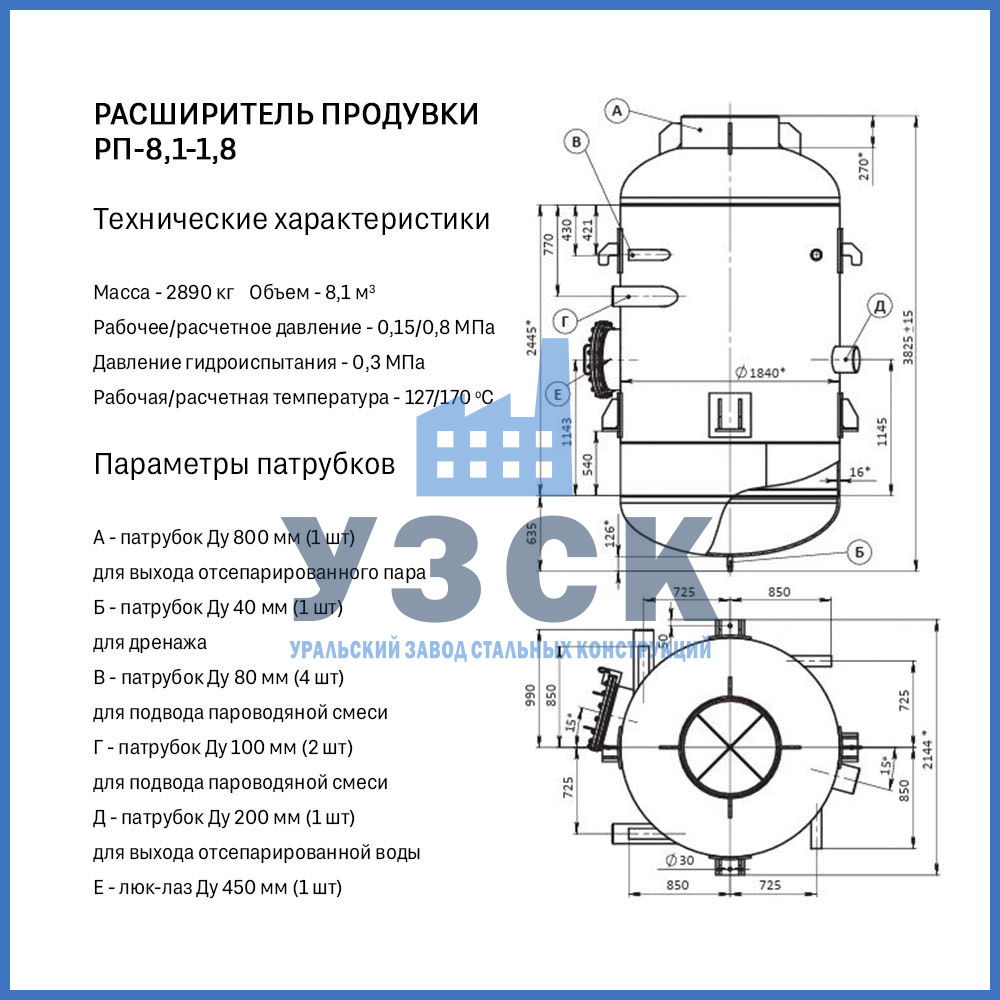

| РП-8,1-1,8 | 8.1 | 0.15 | 127 | 1840 | 2890 |
| РП-10,5-1,8 | 10.5 | 0.12 | 123.2 | 1832 | 5115 |

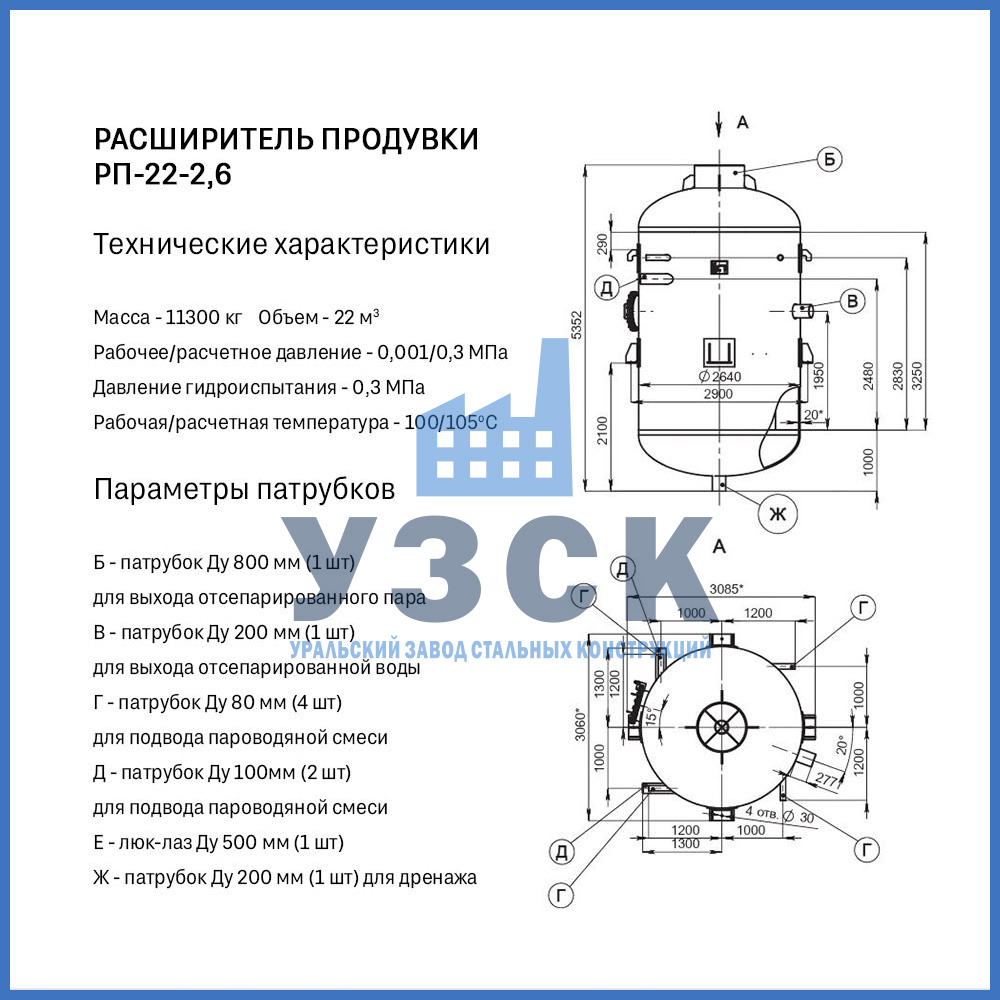

| РП-22-2,6 | 22.0 | 0.001 | 100 | 2640 | 11300 |
Рекомендации по использованию каталога и ключевые критерии выбора
Маркировка модели: В обозначении, например, РП-5,0-1,4, заложены основные параметры: тип аппарата, его полезный объем (5.0 м³) и диаметр корпуса (1.4 м).
Ключевой параметр — объем: Выбор модели начинается с расчета необходимого объема, который напрямую зависит от производительности и количества котлов в вашей котельной.
Давление и температура: Убедитесь, что рабочие параметры выбранной модели соответствуют или превышают параметры вашей технологической системы.
Нестандартные исполнения: Если среди типовых решений нет оптимального варианта, конструкторский отдел ООО «УЗСК» готов разработать и изготовить оборудование по вашим индивидуальным чертежам и техническим заданиям.
Для точного подбора расширителя продувки, соответствующего параметрам вашей котельной, рекомендуем обратиться к инженерам-теплотехникам ООО «УЗСК». Они выполнят профессиональный расчет и предложат наиболее эффективное техническое решение.
Комплексное производство «под ключ» от ООО «УЗСК»
Мы предлагаем не просто поставку оборудования, а полный цикл инжиниринговых услуг с ответственностью за результат на всех этапах — от проектирования до ввода в промышленную эксплуатацию на территории Миасса и всей России, а также в странах ближнего зарубежья.
1. Проектирование и инжиниринг
Собственное конструкторско-технологическое бюро завода позволяет оперативно разрабатывать как типовые, так и уникальные проекты. Мы подберем или спроектируем расширитель продувки, который оптимально интегрируется в вашу технологическую схему и решит конкретные производственные задачи.
2. Изготовление на современной производственной базе
Цеха завода оснащены высокотехнологичным оборудованием: станками плазменной и механической резки, вальцами, сварочными автоматами и полуавтоматами. Все сварщики имеют необходимые аттестации НАКС, что гарантирует высочайшее качество и надежность каждого соединения.
3. Многоступенчатый контроль качества
Каждое изделие проходит строгий контроль:
Входной контроль материалов.
Операционный контроль на всех этапах сборки.
Неразрушающий контроль сварных швов методами УЗК, РК и ВИК в собственной лаборатории.
Обязательные гидравлические испытания на герметичность и прочность на специализированном стенде.
4. Организация логистики и доставки
Мы берем на себя все вопросы, связанные с отгрузкой и транспортировкой оборудования любым видом транспорта в Миассе, по РФ и в страны ЕАЭС, обеспечивая его сохранность и своевременность прибытия на объект.
5. Шеф-монтаж и пусконаладочные работы
Наши сертифицированные специалисты могут осуществить авторский надзор за монтажом, провести пусконаладочные работы и инструктаж вашего персонала, обеспечивая корректный ввод оборудования в эксплуатацию.
6. Гарантийное и постгарантийное обслуживание
Мы строго выполняем все гарантийные обязательства. Наша сервисная служба оперативно реагирует на запросы и оказывает необходимую консультационную и техническую поддержку на протяжении всего жизненного цикла оборудования.
Важные аспекты монтажа и эксплуатации
Монтаж должен выполняться квалифицированными специалистами. Аппарат устанавливается на подготовленное основание с обязательной выверкой по уровню. Ключевые моменты:
Подключение трубопроводов должно выполняться без наведения усилий, чтобы избежать нерасчетных нагрузок на патрубки.
Обязательна установка запорной арматуры и предохранительного клапана, настроенного на рабочее давление расширителя.
Перед вводом в эксплуатацию проводится гидравлическое испытание.
В процессе эксплуатации необходим регулярный визуальный контроль показаний манометра и водоуказательного стекла, а также проведение плановых технических осмотров.
Закажите расширитель продувки напрямую у производителя в Миассе
ООО «УЗСК» — это современное производство емкостного и теплообменного оборудования. Мы предлагаем инженерный подход: помощь в подборе, проектирование, изготовление и сервисную поддержку.
Для получения детального коммерческого предложения или выполнения расчета расширителя продувки, направьте техническое задание или параметры вашего оборудования в отдел продаж ООО «УЗСК». Наши специалисты подготовят расчеты в кратчайшие сроки.
Повысьте энергоэффективность и надежность вашей котельной уже сегодня с оборудованием от Уральского завода стальных конструкций!
Цена на расширитель продувки в Миассе
Стоимость расширителей продувки типов РП, РНП, РПП формируется по индивидуальному запросу. Окончательная цена оборудования зависит от выбранного типоразмера, специфики комплектации и материалов изготовления. Для получения актуального коммерческого расчета обратитесь к менеджерам отдела продаж ООО «УЗСК» по контактным данным, указанным на сайте.
Часто задаваемые вопросы (FAQ)
Вопрос: Какой расширитель требуется для котла ДКВР 10/13?
Ответ: Для котла производительностью 10 т/ч пара, как правило, достаточно расширителя периодической продувки объемом 0,5–0,7 м³, например, модели РП-0,5-0,7. Точный подбор осуществляется инженерным расчетом.Вопрос: Возможно ли использовать один аппарат для продувки нескольких котлов?
Ответ: Да, такая схема применяется часто. В этом случае подбирается расширитель, рассчитанный на суммарную производительность. На линии от каждого котла перед расширителем обязательна установка запорной арматуры и обратного клапана.Вопрос: Оказывает ли УЗСК услуги по монтажу в Миассе?
Ответ: Да, специалисты Уральского завода стальных конструкций имеют большой опыт и готовы выполнить шеф-монтаж и пусконаладочные работы на вашем объекте.Вопрос: Есть ли типовые расширители в наличии на складе завода?
Ответ: Актуальную информацию о наличии стандартных моделей уточняйте у менеджеров отдела продаж. Срок изготовления нестандартных аппаратов обсуждается индивидуально и составляет в среднем от 25 рабочих дней.
